Wybór właściwej technologii automatyzacji spawania zależy od skali i typu Twojej produkcji. Dla powtarzalnych spoin obwodowych lub liniowych często wystarczy mechanizacja – pozycjonery i manipulatory. Dla stabilnej, masowej produkcji z priorytetem na maksymalną przepustowość, najlepszym wyborem jest klasyczna cela zrobotyzowana. Z kolei dla zmiennej produkcji z krótkimi seriami i częstymi przezbrojeniami (tzw. high-mix/low-volume), elastyczność zapewni cobot.
Jakie są dostępne technologie automatyzacji spawania? Zobacz możliwe stanowiska spawalnicze
Technologie automatyzacji można sprowadzić do trzech konkretnych kategorii, a ich zastosowanie zależy od specyfiki produkcji: stanowiska zautomatyzowane/półautomatyczne (pozycjonery, obrotniki, manipulatory spawalnicze), klasyczne roboty spawalnicze (cele zrobotyzowane) i coboty spawalnicze.
Automatyzacja to jedna z najskuteczniejszych metod optymalizacji, ale nie jedyna. Jeśli zastanawiasz się, gdzie jeszcze szukać oszczędności w swoim zakładzie, przygotowaliśmy szerszy poradnik o tym, jak obniżyć koszty produkcji bez kompromisów w jakości.
Spawanie zautomatyzowane / stanowiska półautomatyczne
Pozycjonery
To urządzenia, które obracają spawany element, zapewniając spawaczowi lub prostemu automatowi idealną pozycję do pracy. Zamiast spawania manualnego w niewygodnych pozycjach (pułapowej, okapowej), spawasz niemal zawsze w najkorzystniejszej pozycji podolnej, gdzie łuk spawalniczy jest stabilny. Efekt? Lepsza jakość spoiny, wyższa wydajność stapiania i mniejsze zmęczenie operatora. Idealne rozwiązanie do spoin obwodowych na elementach rurowych i okrągłych, szczególnie w krótkich, powtarzalnych seriach.
Obrotniki
To wyspecjalizowana forma pozycjonera, zaprojektowana do mechanizacji spoin obwodowych na rurach, kołnierzach czy zbiornikach. Kluczem jest tu powtarzalność procesu, utrzymanie stałej prędkości obrotowej i pełna kontrola nad parametrami łuku dzięki precyzyjnemu sterowaniu. Obrotniki są dowodem na to, że automatyzacja nie zawsze oznacza robota. Czasem wystarczy przenieść proces w kontrolowane warunki, by wyeliminować największe źródło zmienności jakim jest czynnik ludzki.
Manipulatory spawalnicze
Zwane też systemami kolumna-wysięgnik. Tutaj automatyzujemy ruch uchwytu spawalniczego, a nie detalu, co ma kluczowe znaczenie przy długich elementach. Manipulator prowadzi głowicę spawalniczą wzdłuż długich, prostych spoin (wzdłużnych lub obwodowych). W lżejszych wersjach, gdzie stosowane są różne techniki, integruje się je z oscylatorami czy systemami śledzenia spoiny, które aktywnie kompensują niedokładności detalu. W ciężkich zastosowaniach, np. w przemyśle stoczniowym czy przy budowie rurociągów, to potężne maszyny do spawania łukiem krytym (SAW), zintegrowane z obrotnikami rolkowymi.
Klasyczne roboty spawalnicze (cele zrobotyzowane)
Kompletna, gotowa do pracy cela spawalnicza to w pełni zrobotyzowane stanowiska spawalnicze, czyli zintegrowane systemy, których niezawodność jest kluczowa dla produkcji, w skład którego wchodzą:
-
Robot przemysłowy z kontrolerem
-
Źródło spawalnicze MIG/MAG lub TIG
-
Pozycjoner (często dwustanowiskowy, by robot spawał na jednej stacji, podczas gdy operator przygotowuje detal na drugiej)
-
System bezpieczeństwa (wygradzanie, kurtyny świetlne, skanery)
-
System odciągu dymów spawalniczych
-
Oprzyrządowanie do mocowania detali
-
Peryferia procesowe, takie jak stacja czyszczenia palnika, czujnik antykolizyjny czy systemy śledzenia spoiny
Tradycyjne cele zrobotyzowane to dojrzała i sprawdzona technologia, która na stałe zmieniła oblicze przemysłu. To część większego trendu, w którym całe spawalnictwo staje się coraz bardziej zautomatyzowane.
Coboty spawalnicze
Roboty współpracujące (coboty) to odpowiedź na potrzeby produkcji typu high-mix/low-volume – czyli tam, gdzie jest duża zmienność detali i krótkie serie. Ich największą przewagą nie jest prędkość, lecz elastyczność, łatwość obsługi i radykalne skrócenie czasu programowania, co pozwala szybko wdrażać spawanie automatyczne. Operator może nauczyć cobota nowej ścieżki spawania w kilkanaście minut, zamiast kilku godzin.
Jeśli chcesz zrozumieć, czym dokładnie są coboty, skąd wzięła się ich popularność i gdzie jeszcze znajdują zastosowanie, zacznij od naszego przewodnika.
Jak dopasować zautomatyzowane procesy spawania i technologię do skali produkcji?
Technologię dopasowujesz do celu. Mechanizację (pozycjonery, manipulatory) wybierz dla powtarzalnych, geometrycznie prostych spoin (obwodowych, liniowych), gdy chcesz podnieść jakość i ergonomię przy minimalnej złożoności. Klasyczną celę zrobotyzowaną wdróż, gdy masz stabilny, duży wolumen, a głównym celem jest maksymalna przepustowość i zwiększenie wydajności. Cobota rozważ dla produkcji typu high-mix/low-volume, czyli krótkich serii i częstych przezbrojeń, gdzie elastyczność jest ważniejsza od prędkości.
Jakie są najczęstsze powody wyboru złej technologii automatyzacji spawania?
Ignorowanie tego, co dzieje się przed spawaniem. Robotyzacja spawania ma swoje wymagania – robot nie naprawi błędów z etapu cięcia i gięcia. Duże, nieregularne szczeliny między elementami obniżają rentowność, ponieważ bezpośrednio przekładają się to na jakość i dodatkowe naprężenia w konstrukcji. Zmuszają automat do zwalniania, generują więcej odprysków i skazują Cię na kosztowne szlifowanie. Inwestycja w robota, który czeka na poprawnie przygotowany detal, to wyrzucanie pieniędzy w błoto.
Dlatego wybór sprowadza się do szczerej oceny Twojej produkcji. Jeśli Twoje spoiny są proste, a celem jest odciążenie spawacza i stabilizacja parametrów, mechanizacja da Ci 80% korzyści przy 20% kosztów pełnej robotyzacji. To najszybszy zwrot z inwestycji w wielu małych i średnich firmach.
Jeśli jednak Twoim celem jest takt i maksymalna wydajność, bo produkujesz setki lub tysiące identycznych części, tylko klasyczna cela zrobotyzowana spełni to zadanie. Najlepsze konfiguracje wykorzystują pozycjonery dwustanowiskowe – podczas gdy robot spawa na jednej stacji, operator bezpiecznie załadowuje drugą. To mechanizm, który pozwala wycisnąć z inwestycji absolutne maksimum i zbliżyć się do pracy ciągłej.
Cobot znajduje swoje miejsce dokładnie pośrodku. Badania Instytutu Fraunhofera wskazują na jego „okno ekonomiczne”: rzadko opłaca się przy seriach poniżej 5 sztuk (za duży narzut programowania na sztukę) i powyżej 100 sztuk (gdzie wygrywa już prędkość robota przemysłowego). Jego siłą jest elastyczność.
Kiedy i która technologia automatyzacji spawania opłaca się najbardziej?
Rozwiązanie opłaca się wtedy, gdy jego całkowity koszt posiadania (TCO) jest niższy od zysków, na które składają się m.in. oszczędność czasu i wzrost produktywności. z radykalnego zwiększenia czasu jarzenia łuku (tzw. arc-on time) i redukcji kosztownych poprawek. Dobrze dobrany cobot potrafi się zwrócić w ciągu kilkunastu miesięcy. Dla klasycznych cel zrobotyzowanych planuje się zwrot w ciągu 2 lat, ale ich prawdziwa siła finansowa leży w wieloletniej, niezawodnej pracy przez 10-15 lat.

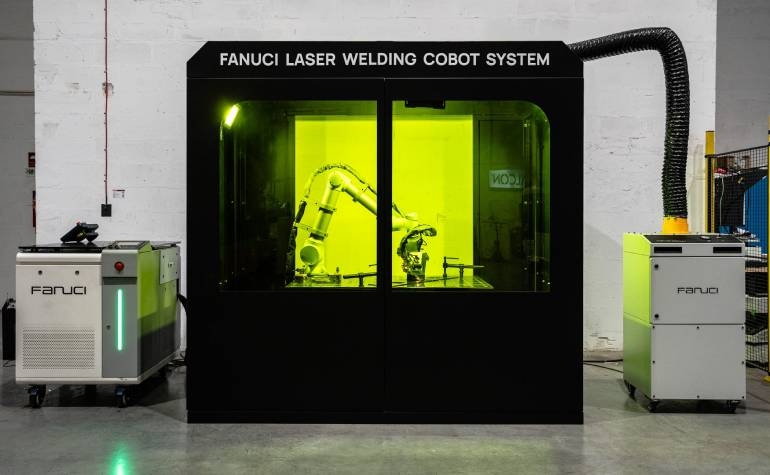

Jednym z najnowszych i najbardziej zaawansowanych rozwiązań jest połączenie ramienia robota współpracującego ze źródłem lasera. Taka konfiguracja oferuje nieosiągalną dla tradycyjnych metod precyzję, minimalną strefę wpływu ciepła i wyjątkowo estetyczną spoinę, często bez potrzeby dalszej obróbki. Zobacz, jak wygląda FANUCI Laser Welding Cobot System i jakie możliwości otwiera w produkcji.
Jeśli dziś Twój spawacz realnie spawa przez 10-12% swojego czasu pracy (co jest typowym wynikiem według badań Miller Electric), to masz 88-90% rezerwy do zagospodarowania.
Jakie koszty automatyzacji spawania warto brać pod uwagę?
W budżecie musisz uwzględnić wprowadzenie systemu, czyli zakup, integrację, szkolenie pracowników i nieuniknione przestoje na starcie. Norma ISO 10218-2 jasno mówi, że integracja i uruchomienie to formalna część systemu.
Do tego dochodzą koszty operacyjne, bez których system nie utrzyma stabilności:
-
Peryferia procesowe: stacja do automatycznego czyszczenia palnika, obcinania drutu czy wymiany końcówki prądowej.
-
Bezpieczeństwo i BHP: wygrodzenia, skanery, a przede wszystkim system odciągu i filtracji dymów spawalniczych.
-
Oprzyrządowanie: precyzyjne i powtarzalne uchwyty do mocowania detali.
Co daje zwrot?
Największe dźwignie finansowe to obniżenie kosztów przez skrócenie czasu cyklu, poprawy jakości eliminujące poprawki i odciążenie spawaczy, których możesz przesunąć na bardziej złożone zadania.
Najważniejszą metryką, którą możesz zmierzyć już dziś, jest wspomniany arc-on time. Jeśli podniesiesz go z 10% do 40% lub 60%, zwrot z inwestycji staje się oczywisty. Automatyzując procesy spawania i zapewniając stałą, wysoką jakość spoiny, eliminujesz najdroższą pozycję w budżecie: rework, czyli płacenie za tę samą pracę dwa razy.
W realiach europejskich, gdzie według Eurostatu średni godzinowy koszt pracy w UE w 2024 roku wynosił €33,5, każda godzina odzyskana dzięki automatyzacji ma konkretną, policzalną wartość. A liczyć należy pełny koszt pracownika, wliczając w to blisko 25% kosztów pozapłacowych.
Jakie są ryzyka, błędy i złe założenia przy automatyzacji procesów spawania?
Największe ryzyka to zły dobór technologii do wolumenu produkcji, ignorowanie jakości przygotowania detalu i naiwne myślenie, że automatyzacja to system typu plug-and-play. Każdy z tych błędów prowadzi do tej samej konsekwencji: system nie będzie pracować wydajnie, a Ty tracisz pieniądze.
Zły dobór technologii do wolumenu
Cobot rzadko jest opłacalny dla serii poniżej 5 i powyżej 100 sztuk. W tym oknie wygrywa elastycznością, co ma szczególną rolę w kontekście przyszłości i zmieniającego się zapotrzebowania rynku. Poniżej progu bardziej opłaca się praca ręczna, powyżej – wydajność klasycznego robota przemysłowego.
To prosta heurystyka oparta na badaniach Instytutu Fraunhofera. Przy bardzo małych seriach narzut czasu programowania na jedną sztukę jest zbyt duży, by inwestycja miała sens. Z kolei przy dużych, stabilnych wolumenach surowa prędkość i precyzja robota przemysłowego zawsze wygrają z elastycznością cobota, generując znacznie lepszy zwrot w długim okresie. Wybór złego narzędzia do skali produkcji to gwarancja finansowego rozczarowania.
Brak przygotowania detalu
Robot spawa to, co mu podasz. Jeśli dostarczysz mu niedokładnie przygotowane komponenty z nieregularną szczeliną, wyprodukuje wadliwe spoiny, ponieważ łączenie materiału wymaga dokładności. Automatyzacja potęguje błędy z etapu przygotowania.
Jak podkreśla Miller Electric, powtarzalny proces przygotowawczy i precyzyjny fit-up są krytyczne dla sukcesu. Oczywiście, można zmusić robota do adaptacji, wyposażając go w drogie systemy śledzenia spoiny, ale to leczenie objawów. Znacznie taniej i skuteczniej jest zapewnić powtarzalność detalu u źródła, co wymaga zaangażowania na etapie przygotowawczym. Każda nieregularna szczelina to wolniejsza praca, więcej odprysków i dłuższy czas szlifowania, co wprost zabija rentowność całej inwestycji.
Zanim podejmiesz decyzję, upewnij się, że rozumiesz, kiedy robotyzacja spawania ma sens i jakie warunki muszą zostać spełnione, by inwestycja się zwróciła.
Myślenie plug and play
Samo źródło spawalnicze generuje zakłócenia (EMI), odpryski i dym, dlatego konieczność ograniczenia ekspozycji na te czynniki to jeden z kluczowych aspektów BHP. Ocena ryzyka procesu jest obowiązkowa i może wymusić dodatkowe zabezpieczenia, nawet przy cobocie.
Wytyczne Universal Robots ostrzegają, że sam proces spawania naraża elektronikę robota na zakłócenia, co wymaga odpowiedniego uziemienia i ekranowania. Ramię robota musi być chronione przed gorącymi odpryskami. Co więcej, jak wskazuje ESAB, sam fakt użycia cobota nie zwalnia z oceny ryzyka. Jeśli proces generuje niebezpieczne promieniowanie łuku i szkodliwe dymy, stanowisko i tak będzie wymagało kurtyn spawalniczych i skutecznego odciągu. To przemysłowe narzędzie musi działać w trudnych warunkach i spełniać twarde normy bezpieczeństwa, w tym nadchodzące od 2027 roku Rozporządzenie Maszynowe (UE) 2023/1230.
Podsumowanie
W branży spawalniczej większość firm płaci spawaczom za 8 godzin pracy, z których realne spawanie (tzw. arc-on time) zajmuje zaledwie 10-12%. Reszta to przygotowanie, pozycjonowanie i poprawki. Dlatego zły dobór technologii mści się podwójnie, raz jako koszt inwestycji, a dwa jako utracona produktywność.
Kluczem do wyboru technologii automatyzacji spawania jest szczera ocena własnej produkcji: skali, powtarzalności i słabych punktów. Dla prostych, geometrycznych spoin często wystarczy mechanizacja, dając szybki zwrot przy niskiej złożoności. Dla masowej produkcji, gdzie liczy się takt i przepustowość, niezastąpiona będzie klasyczna cela zrobotyzowana. Cobot z kolei wypełnia lukę pośrodku – w produkcji zmiennej, z krótkimi seriami, gdzie jego elastyczność i szybkość programowania stają się największym atutem.
Jak już wiesz, siłą cobota jest elastyczność i radykalne skrócenie czasu programowania. Jeżeli te możliwości cobota są dla Ciebie ważne, to zamów bezpłatną, niezobowiązującą prezentację, podczas której pokażemy Ci na żywo, jak cobot spawalniczy radzi sobie z różnymi detalami i jak intuicyjna jest jego obsługa.
Wykorzystane materiały:
Fraunhofer Institute for Manufacturing Engineering and Automation IPA.
Wirtschaftlichkeit von Mensch-Roboter-Kollaboration in der Fertigung. Stuttgart: Fraunhofer IPA
Fraunhofer Institute for Manufacturing Engineering and Automation IPA; Fraunhofer Institute for Systems and Innovation Research ISI.
Economic evaluation of collaborative robot applications. Stuttgart/Karlsruhe: Fraunhofer-Gesellschaft
Miller Electric Mfg. LLC.
Arc-on time studies and welding productivity analysis. Appleton, WI: Miller Electric
Lincoln Electric.
Arc time vs. total labor time in manual welding processes. Cleveland, OH: Lincoln Electric
The Welding Institute (TWI).
Improving welding productivity through automation. Cambridge: TWI Ltd.
International Organization for Standardization (ISO).
ISO 10218-2:2011. Robots and robotic devices — Safety requirements for industrial robots — Part 2: Robot systems and integration. Geneva: ISO, 2011.
Parlament Europejski; Rada Unii Europejskiej.
Rozporządzenie (UE) 2023/1230 z dnia 14 czerwca 2023 r. w sprawie maszyn. Dziennik Urzędowy Unii Europejskiej, 2023.
Eurostat.
Labour cost levels by NACE activity. Luxembourg: Publications Office of the European Union, 2024.
European Commission.
Structure of labour costs in the European Union. Brussels: European Commission
Universal Robots A/S.
Welding with collaborative robots – application and safety guidelines. Odense: Universal Robots
ESAB AB.
Risk assessment and safety considerations in robotic and collaborative welding. Gothenburg: ESAB
